方案描述

电力电网领域的负载类型涵盖范围广泛，主要包括各类变电站及配电线路所供电的居民生活用电、商业用电、工业动力用电及公共设施用电等。电网系统中，大量非线性负载（如变频调速装置、整流设备、电力电子装置、电气化铁路牵引供电系统等）以及分布式新能源（光伏、风电）并网逆变器的广泛应用，使电网中产生了大量的谐波电流和谐波电压。与此同时，输配电线路、变压器及各类感性负载在运行过程中消耗大量无功功率，导致功率因数偏低。谐波污染与无功不足双重问题交织，不仅增加了输电线路和变压器的损耗，降低电网输电经济性，还可能引发电容器过电流、过负荷及绝缘老化等问题。在夏季用电高峰期及新能源大发时段，电网电压波动、闪变及三相不平衡问题尤为突出，严重威胁电网的安全稳定运行。

推荐方案

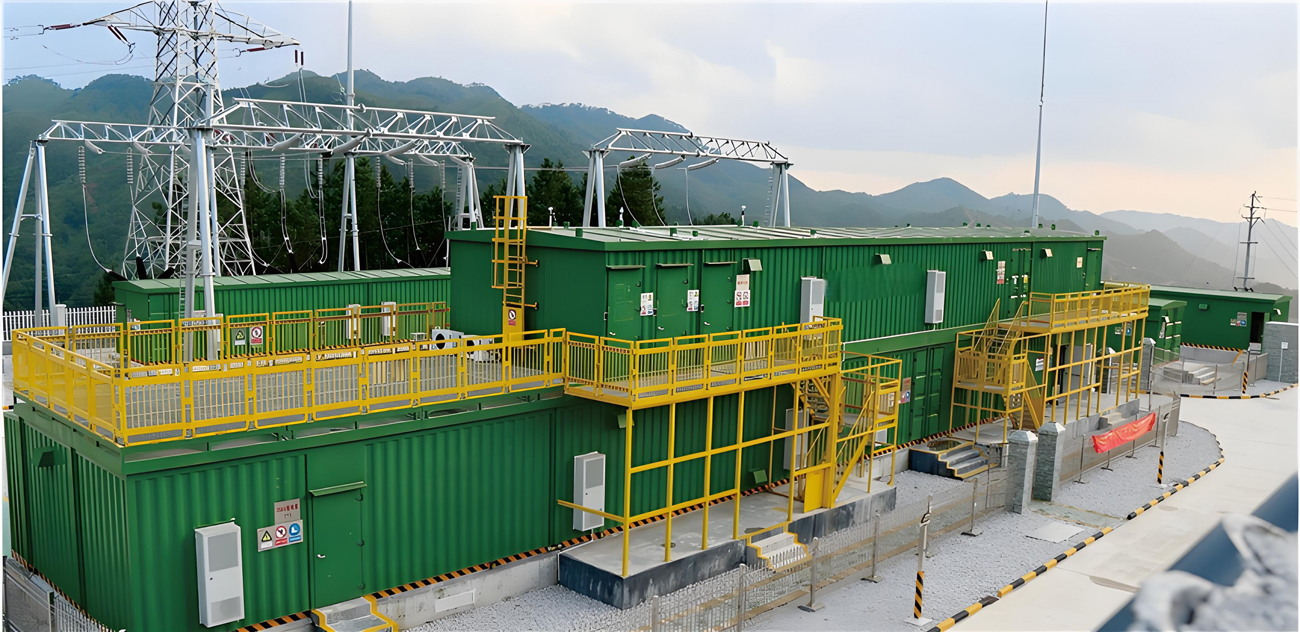

在电力电网的变电站及低压配电系统中，配置IVL-RCS静态滤波补偿组件。该组件由滤波电容器和滤波电抗器组成，专为谐波污染配电系统的无功补偿和滤波设计。其中，电抗率为7%的RCS系列滤波补偿组件调谐频率为189Hz，在提供可靠无功补偿的同时有效抑制5次及以上谐波污染；电抗率为14%的RCS系列滤波补偿组件调谐频率为134Hz，可有效抑制3次及以上谐波污染。针对新能源并网、电气化铁路等谐波含量较大的电网场景，可进一步配置IVL-APF有源滤波器，与IVL-RCS静态滤波补偿组件协同工作，实现无功补偿与谐波滤除的双重治理效果。结合我公司生产的高压开关柜、低压开关柜、箱式变电站、电缆分支箱、开闭所、环网柜、充气柜、环保柜、预制舱等成套电力设备，可为电力电网提供从高压输变电到低压配电的全链条电能质量解决方案，确保电网系统安全、稳定、高效运行。

方案收益

有效提升电网功率因数，减少无功电流在输配电线路中的流动，降低线路及变压器损耗，提高电网输电经济性；增加变压器有效出力，提升供电能力，延缓电网增容投资；滤除谐波电流，避免电容器过电流和过负荷，延长设备使用寿命；抑制谐波放大，消除系统谐振隐患，保障继电保护及自动化设备的可靠运行；改善电网电压波动、闪变及三相不平衡等问题；为光伏、风电等新能源并网提供动态电压支撑，助力提升新能源消纳能力。方案兼具节能降耗与运行可靠双重效益，为电力电网提供高品质的电能质量保障。
