方案描述

交通设施是城市运行与区域联通的重要基础设施，涵盖范围广泛，主要包括：城市轨道交通（地铁、轻轨车站及牵引变电所）、铁路客运站及货运编组站、民航机场（航站楼、跑道助航灯光系统、行李处理系统）、公路隧道及服务区、港口码头以及大型公共交通枢纽（公交场站、综合交通换乘中心）等。上述场所负载类型为多样且功率密度高，主要包括：轨道交通中的直流牵引供电系统（硅整流设备）、通风与空调系统（变频风机、冷水机组）、自动扶梯与垂直电梯、信号电源系统、UPS不间断电源、监控与通信设备、屏蔽门系统；机场中的助航灯光系统、行李分拣传输系统（由上万台电动机组成）、登机桥驱动装置、变频空调系统、LED照明及航显系统；港口中的大型岸吊、门机、集装箱搬运设备、岸电系统；公路隧道中的射流风机、照明系统及监控设备等。

交通设施用电具有负荷集中、启停频繁、全天候不间断运行等显著特点。其中，直流牵引整流装置、变频调速设备、UPS及开关电源等大量非线性负载在运行中产生丰富的谐波电流。以轨道交通为例，地铁列车运行过程中硅整流在交直流变换环节产生大量谐波，有源滤波装置投入前电流谐波畸变率可高达27%；机场中变频空调、充电设备等非线性负载运行时，电压畸变率可超过30%。谐波电流不仅导致变压器及配电线路额外发热、绝缘加速老化，还可能引发电容器过载烧毁、继电保护误动作，对信号系统、通信设备等敏感负荷造成干扰。与此同时，大量感性负载（空调、风机、水泵、电梯等）在运行中消耗大量无功电流，功率因数普遍偏低，导致变压器出力下降、线路损耗增加。部分交通设施还存在三相不平衡问题，中性线过载引发电气火灾隐患。谐波污染与无功不足双重问题交织，严重威胁交通设施供电安全与运营可靠性。

推荐方案

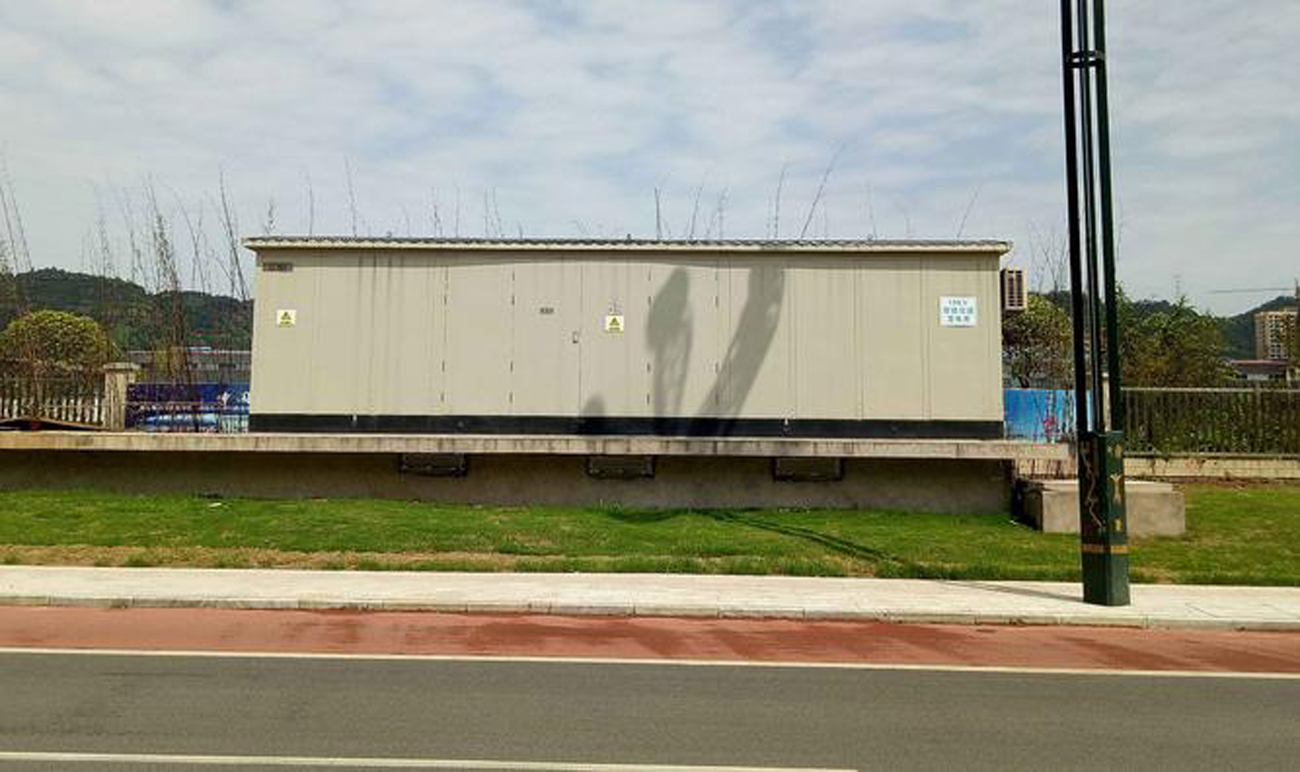

在交通设施低压配电系统中，配置IVL-RCS静态滤波补偿组件。该组件由滤波电容器和滤波电抗器组成，专为谐波污染配电系统的无功补偿和滤波设计。其中，电抗率为7%的RCS系列滤波补偿组件调谐频率为189Hz，在提供可靠无功补偿的同时有效抑制5次及以上谐波污染；电抗率为14%的RCS系列滤波补偿组件调谐频率为134Hz，可有效抑制3次及以上谐波污染，适用于照明系统中含有大量节能灯、LED灯等单相谐波源负载的交通场所。该组件采用高耐压等级的低压滤波电容器及H级绝缘、线性度高、过载能力强的滤波电抗器，模块化结构便于安装维护。对于机场、数据中心级通信机房等对电能质量要求极为严苛的交通设施，可进一步配置IVL-APF有源滤波器，与IVL-RCS静态滤波补偿组件协同工作，实现无功补偿与谐波滤除的双重治理效果。结合我公司生产的高压开关柜、低压开关柜、箱式变电站、电缆分支箱、开闭所、环网柜、充气柜、环保柜、预制舱等成套电力设备，可为交通设施提供从高压进线到低压配电的全链条电能质量解决方案，确保配电系统安全、稳定、高效运行。

方案收益

有效治理交通设施配电系统中的谐波污染，将电流畸变率降至国家标准允许范围内；提升功率因数至0.95以上，避免因功率因数不达标产生的力率电费罚款；降低线路及变压器损耗，减少电能浪费，提高供电经济性；保护牵引供电设备、信号系统、通信设备、助航灯光、行李处理系统等关键设施免受谐波侵害，降低设备故障率，延长使用寿命，减少维护成本；抑制谐波放大，消除系统谐振隐患，保障交通设施供电的可靠性与连续性，避免因电能质量问题导致的运营中断或安全事故。方案兼具节能降耗与运行可靠双重效益，为交通设施提供高品质的电力保障。
