方案描述

公共资源领域涵盖范围广泛，主要包括医院、学校、大型图书馆、体育场馆、政府机关办公楼、公共交通枢纽（地铁站、火车站、机场）以及市政设施（污水处理厂、自来水厂）等公共服务场所。上述场所负载类型多样，主要包括：医院中的X光机、CT机、MRI等大型医疗影像设备；学校及办公楼中的多媒体教学设备、计算机机房、变频空调、电梯、水泵及LED照明灯具；交通枢纽中的信号电源、UPS、通风系统、自动扶梯及照明设施；市政水处理设施中的曝气风机、提升泵、污泥脱水设备及变频控制装置。上述设备大量采用开关电源、变频调速、整流逆变等电力电子技术，均为典型的非线性负载，在运行过程中产生大量谐波电流。以医院CT机为例，谐波畸变率一般可达35%~45%，部分设备甚至高达60%。谐波污染不仅导致配电变压器、电力电缆过热，绝缘老化加速，还引发继电保护装置误动作、电能计量误差，对精密医疗设备和实验仪器造成干扰。与此同时，大量感性负载（空调、水泵、风机等）运行时功率因数普遍偏低，造成配电变压器出力下降、线路损耗增加。谐波污染与无功不足双重问题交织，严重影响公共设施供电安全与服务保障能力。

推荐方案

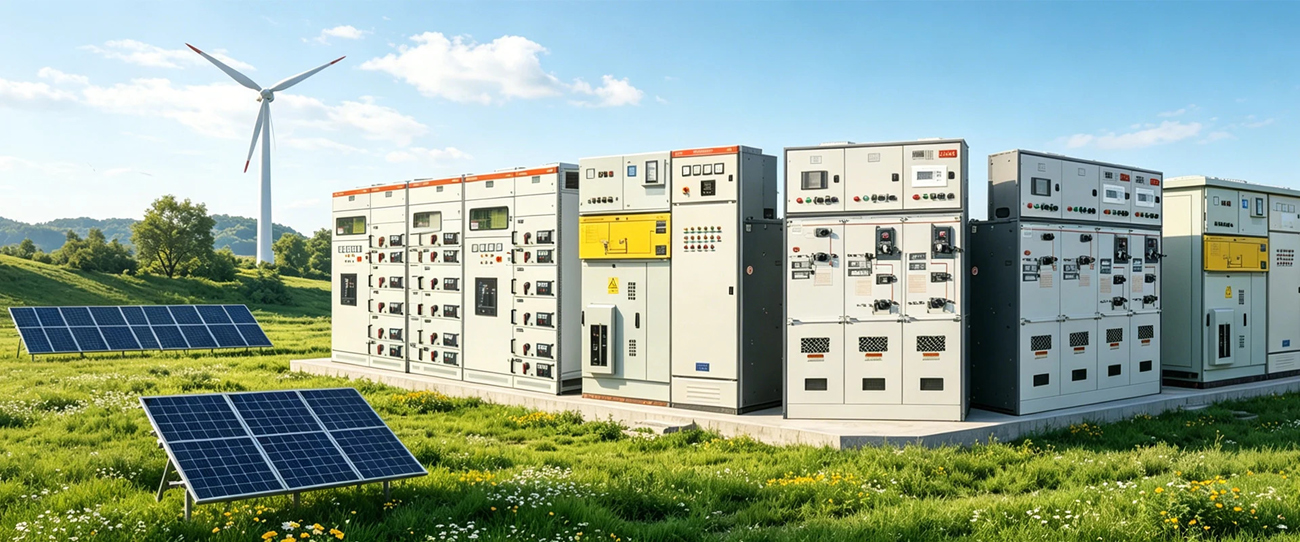

在公共资源项目低压配电系统中，配置IVL-RCS静态滤波补偿组件。该组件由滤波电容器和滤波电抗器组成，专为谐波污染配电系统的无功补偿和滤波设计。其中，电抗率为7%的RCS系列滤波补偿组件调谐频率为189Hz，在提供可靠无功补偿的同时有效抑制5次及以上谐波污染；电抗率为14%的RCS系列滤波补偿组件调谐频率为134Hz，可有效抑制3次及以上谐波污染。针对医院、数据中心等对电能质量要求极为严苛的公共资源场所，可进一步配置IVL-APF有源滤波器，与IVL-RCS静态滤波补偿组件协同工作，实现无功补偿与谐波滤除的双重治理效果。结合我公司生产的高压开关柜、低压开关柜、箱式变电站、电缆分支箱、开闭所、环网柜、充气柜、环保柜、预制舱等成套电力设备，可为公共资源项目提供从高压进线到低压配电的全链条电能质量解决方案，确保配电系统安全、稳定、高效运行。

方案收益

有效提升公共资源配电系统功率因数至0.95以上，避免因功率因数不达标而产生的力率电费罚款；降低线路及变压器损耗，提高供电经济性；滤除谐波电流，保障医院精密医疗设备、学校实验仪器、数据中心服务器及交通枢纽信号系统等关键设备的正常运行，降低设备故障率，延长使用寿命；抑制谐波放大，消除系统谐振隐患，保护无功补偿电容器等设备免受损坏；改善电压波动与三相不平衡问题，确保公共服务不间断供电。方案兼具节能降耗与运行可靠双重效益，为公共资源领域提供高品质的电力保障。
