方案描述

商业中心（大型购物中心、百货商场、商业综合体等）是城市电力消费的核心场所之一，负载类型极为丰富，主要包括：中央空调主机、冷却塔风机、循环水泵、新风机组等暖通系统；自动扶梯、垂直电梯、传送带等运输设备；LED大屏、广告灯箱、装饰照明、应急照明等照明显示系统；餐饮商户中的电灶、烤箱、冰柜、排烟风机等厨房设备；以及收银系统、监控安防、信息发布屏、办公电脑等弱电设备。商业中心用电具有显著的季节性、时段性波动特征——夏季制冷负荷与节假日客流高峰叠加，感性负载集中投入，无功电流需求剧增；同时，变频空调、LED驱动电源、开关电源、电梯变频器等大量非线性设备在运行中产生丰富的谐波电流，以5次、7次为主，3次谐波因三相不平衡也时有发生。谐波电流在配电系统中流通，不仅引起变压器及线路额外发热、加速绝缘老化，还可能导致电容器组过载烧毁、精密电子设备误动作，甚至引发电能计量偏差，直接影响商场运营的电力成本与安全可靠性。

推荐方案

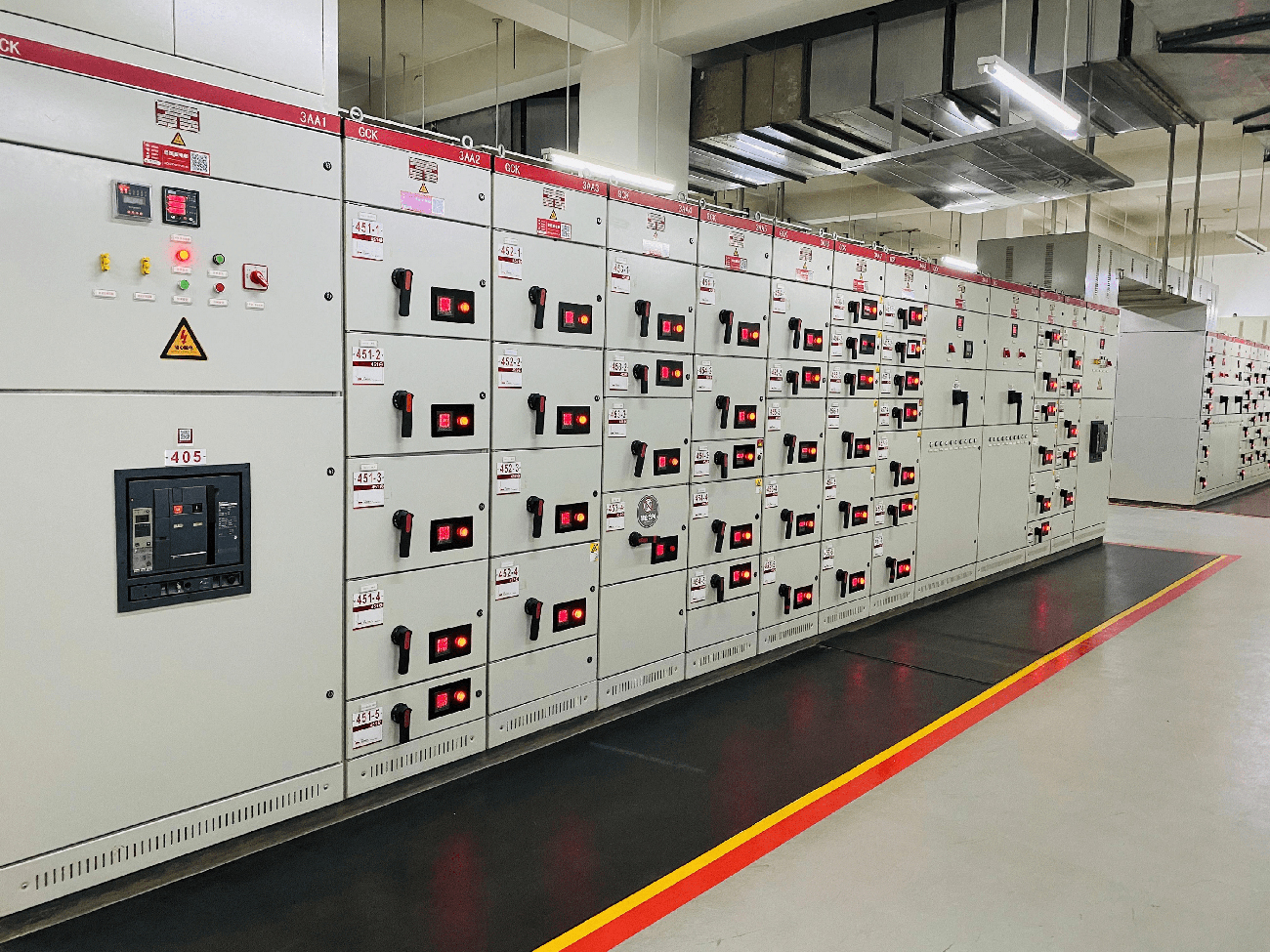

在商业中心低压配电系统中，配置IVL-RCS静态滤波补偿组件。该组件由滤波电容器和滤波电抗器组成，专为谐波污染配电系统的无功补偿和滤波设计。其中，电抗率为7%的RCS系列滤波补偿组件调谐频率为189Hz，在提供可靠无功补偿的同时有效抑制5次及以上谐波污染；电抗率为14%的RCS系列滤波补偿组件调谐频率为134Hz，可有效抑制3次及以上谐波污染，适用于三相不平衡较为突出的商业场景。该组件采用模块化结构，可根据商业中心实际负荷变化灵活分组投切，确保在轻载和重载工况下均能保持较高的功率因数。结合我公司生产的高压开关柜、低压开关柜、箱式变电站、电缆分支箱、开闭所、环网柜、充气柜、环保柜、预制舱等成套电力设备，可为商业中心提供从高压进线到末端低压配电的全链条电能质量解决方案，确保供电系统安全、稳定、高效运行。

方案收益

有效提升商业中心配电系统功率因数至0.95以上，避免因功率因数不达标而产生的力率电费罚款，降低月度电费支出；减少无功电流在变压器及线路中的流动，降低线路和变压器损耗，提高电能利用效率，直接节约运营成本；滤除谐波电流，保护中央空调机组、电梯变频器、LED显示屏驱动电源等关键设备免受谐波侵害，延长设备使用寿命，减少维修更换费用；抑制谐波放大，消除系统谐振隐患，保障消防、安防、收银系统等敏感负荷的持续可靠供电，避免因电能质量问题导致的营业中断或设备故障。方案兼具节能降耗与运行可靠双重效益，为商业中心营造安全、绿色、高效的用电环境。
