方案描述

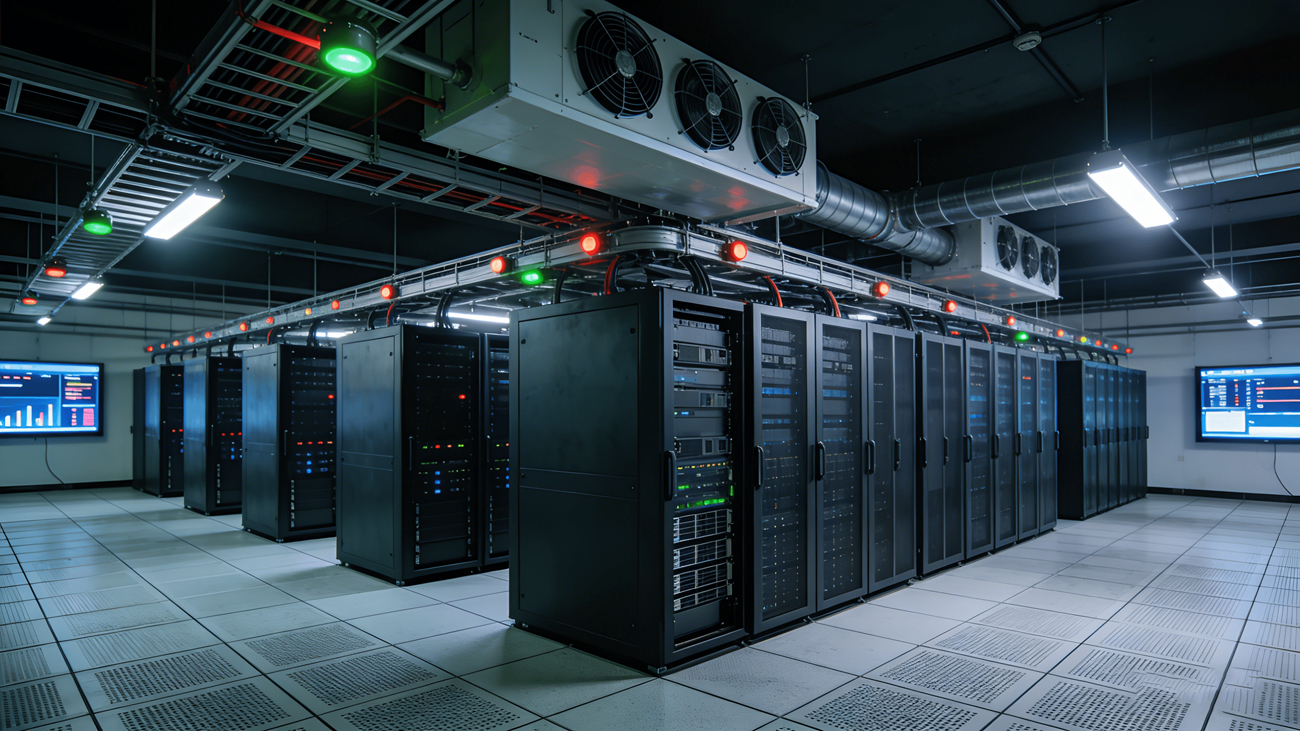

数据中心是承载海量数据存储、计算与传输的核心基础设施，其负载类型主要分为IT类负载和空调动力类负载两大类。IT类负载约占总负载的70%，主要包括大量服务器、存储设备、网络设备及为其供电的UPS不间断电源系统；动力类负载约占30%，主要包括精密空调、新风系统、冷却塔、循环水泵等温控设备。上述设备中，UPS和服务器开关电源均为典型的非线性负载，运行时会向电网中注入大量谐波电流。其中，三相6脉波桥式可控硅整流UPS以5次、7次谐波为主，大功率UPS整流环节产生的谐波占总谐波的25%～33%；服务器开关电源产生的谐波电流主要为5次、7次；变频空调、变频风机等设备产生的谐波幅值与频谱成分随负荷波动而变化，谐波危害极大。与此同时，大量高频UPS的应用使得IT类负载呈现超前无功功率（容性）特性，电流总谐波畸变率（THDi）约10%左右；而动力类负载大量使用变频器，表现为滞后无功功率（感性），其电流总谐波畸变率可高达35%左右。谐波污染与无功功率（容性/感性）波动双重问题交织，可能引起电力系统局部并联谐振或串联谐振，造成电容器等设备烧毁，还可导致继电保护装置误动作、电能计量出现混乱。数据中心对供电稳定性的要求极为严苛，电能质量问题可能导致停机、数据损坏、硬件故障，造成重大损失。

推荐方案

在数据中心低压配电系统中，配置IVL-RCS静态滤波补偿组件。该组件由滤波电容器和滤波电抗器组成，专为谐波污染配电系统的无功补偿和滤波设计。其中，电抗率为7%的RCS系列滤波补偿组件调谐频率为189Hz，在提供可靠无功补偿的同时有效抑制5次及以上谐波污染；电抗率为14%的RCS系列滤波补偿组件调谐频率为134Hz，可有效抑制3次及以上谐波污染。对于数据中心中谐波频谱成分复杂、以5次、7次、11次、13次谐波为主的实际情况，7%电抗率组件可发挥针对性治理效果。针对数据中心对电能质量要求严苛的特点，可进一步配置IVL-APF有源滤波器，与IVL-RCS静态滤波补偿组件协同工作，实现无功补偿与谐波滤除的双重治理效果。结合我公司生产的高压开关柜、低压开关柜、箱式变电站、电缆分支箱、开闭所、环网柜、充气柜、环保柜、预制舱等成套电力设备，可为数据中心提供从高压进线到低压配电的全链条电能质量解决方案，确保配电系统安全、稳定、高效运行。

方案收益

有效治理数据中心配电系统中的谐波污染，将电流畸变率降至国家标准允许范围以内；补偿无功功率，提升功率因数，避免因功率因数不达标产生的力率电费罚款；降低线路及变压器损耗，减少电能浪费，提高能源利用效率；保护服务器、存储设备、UPS、精密空调等关键设备免受谐波侵害，降低设备故障率，延长使用寿命，减少停机风险与维护成本；抑制谐波放大，消除系统谐振隐患，保障数据中心供电的可靠性与连续性，避免因电能质量问题导致的数据丢失或业务中断。方案兼具节能降耗与运行可靠双重效益，为数据中心提供高品质的电力保障。
